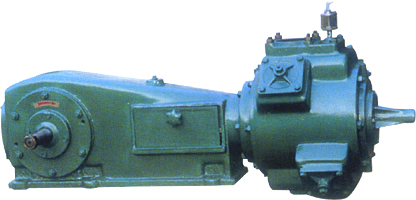

往复式真空泵图片

产品名称:W型往复真空泵

产品概述往复真空泵通过连杆曲轴机构在曲轴箱内运动使活塞在气缸中作往复运动,周期性地改变吸排气腔的容积,并依靠吸排气阀的作用完成吸排气动作,从而获得真空,是获得粗真空的主要真空设备之一。

工作原理真空泵的主要部件是气缸及在其中做往复直线运动的活塞,活塞的驱动是用曲柄连杆机构来完成的。除上述主要部件外还有排气阀和吸气阀。真空泵在运转时,在电动机的驱动下,通过曲柄连杆机构,使气缸内的活塞做往复式运动。由于气缸的左腔体积不断剧增,气缸内气体的密度减少,而形成抽气过程,此时容器中的气体经过吸气阀进入真空泵体左腔。当活塞达到最右位置时,气缸内就完全充满了气体。接着活塞从右端向左端运动,此时吸气阀已经关闭。气缸内的气体随着活塞从右向左运动而逐渐被压缩,当气缸内气体的压强达到或稍大于一个大气压时,排气阀又被打开了,将气体排到大气中,完成一个工作循环。当活塞再自左向右运动时,又吸进一部分气体,重复前一循环,如此反复下去,直到被抽容 内的气体压力达到要求时为止。


应用范围:广泛应用于各种工业部门,例如化工或食品工业中的真空蒸馏、蒸发、结晶、干燥和过滤,真空冶金工业中的除气,电气工业上的浸渗等。

性能及规格 Function & Specifications

型号 参数 项目

W-50
(W3)

W-70

W4-1

W-100
(W4)

W-150

W5-1

WY-50
(W3)

WY-100
(W4)

WY-200
(W5)

WY-150
(W4)

W6-1
(W300)

抽气速率L/S 50 70 100 100 150 200 50 100 200 150 300
极限真空Kpa(TOrr) 1.3(10) 2.6(20) 2.6(20) 1.3(10) 2.6(20) 2.6(20) 1.3(10) 1.3(10) 1.3(10) 1.3(10) 2.6(20)
转速r/min 300 364 530 200 300 430 300 200 200 235 285
配用电机型号 Y132S-4 Y160M-6 Y160M-4 Y160L-6 Y160L-6 Y200L2-6 Y132S-4 Y160L-6 Y200L3-6 Y160L-6 Y225M-6
配用功率Kw 5.5 7.5 11 11 15 22 5.5 11 22 11 30
吸排气口直径 mm 50 80 80 80 125 125 50 80 125 80 180
进出水口直径 1/2 1/2 1/2 3/4 3/4 3/4 1/2 3/4 3/4 3/4 3/4
气缸直径×径程 mm 250×150 250×150 250×150 350×200 350×200 350×200 250×150 350×200 455×250 350×200 455×255
外形尺寸 mm 1411 1490 1490 1780 1927 1812 1411 1780 2335 1780 2475
625 508 508 767 633 659 625 767 1010 767 756
640 542 542 891 772 542 640 891 1162 891 1138
重量(不包括电动机)kg 400 440 440 760 800 760 420 790 1520 790 3000

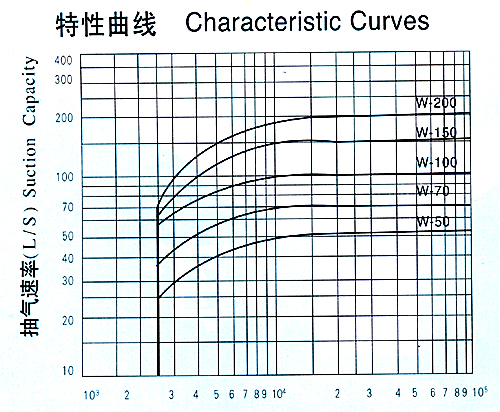

真空泵产品曲线图
