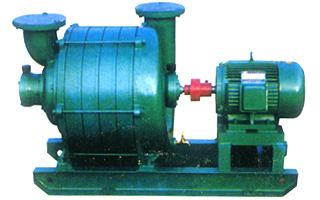

TLZ型离心式真空泵图片
产品名称:TLZ型离心式真空泵

产品概述离心真空泵系多系离心结构。被吸气体在高速旋转的叶轮作用下产生离心力,逐级增压被排至泵外叶轮出口应对准中段气道中心。偏差较大时将影响泵的抽气量。装配及检修时务必注意,若有较大偏差必须调整。 TLZ型泵系单吸多级分段式离心真空泵,用作抽吸或输送空气及物理、化学性质类似干空气的气体介质。

工作原理:离心真空泵的主要零件有:进风段、进风板、中 段挡板、末级挡板、叶轮、轴、轴承架、油封箱等。真空泵由电机驱动。组成泵工作室的主要零件采用HT200铸铁,叶轮为铆接结构,轮芯采用HT200铸铁,叶 片和前、后盖板均采用LY8硬铝,轴采用优质碳素钢制造,经调质处理,轴两端采用聚四氟石墨端面密封,轴承采用低噪音单列向心球轴承用锂基润滑脂润滑。


应用范围:广泛适用于服装、冶金、造纸、水泥、纺织、化工、轻工等部分蒸气抽送等。

性能及规格

型号 参数 项目

TLZ-9 TLZ-10 TLZ-12 TLZ-15 TLZ-18 TLZ-21
最大抽气量m 3 /min 9 10 12 15 18 21
最大静压mmHg 40 40 60 75 143 150
转速r/min 2830 2830 3000 2900 3480 3480
泵的噪音dB(A) <75 <75 <75 <75 <75 <75
吸排气口径 G2" G2" ф92 ф125.ф130 ф125.ф130 ф125.ф130
配用轴承 Z409 Z409 Z409
配用功率kw 0.75 1.5 3 5.5 15 15
整机重量
(含量机)kg
38 45 380 540 640 700
外形尺寸mm
长×宽×高
740×370×380 810×370×380 770×654×590 1280×680×760 1365×1015×760 1385×1092×760
