JZJX型罗茨旋片泵机组图片

产品名称:JZJX型罗茨旋片泵机组

产品概述:是以罗茨真空泵为主泵,以旋片真空泵为前级泵串联而成。其结构紧凑,操作方便。适用于抽除空气及其它无可凝性及无腐蚀性的气体,在2X型旋片真空度达到极限时抽气速率不断降低,ZJ罗茨真空泵能使机组在极限真空时保持相对大的抽气速率。

工作原理真空泵最主要由真空泵体、转子、旋片、端盖和弹簧等组合而成。在2X旋片真空泵的泵腔内安装转子,转子的外圆和真空泵腔内表面相切,转子槽内装有带弹簧的二个旋 片,将定子分成高、低级两个工作腔,旋转时,真空泵靠离心力和弹簧的张力使旋片顶部与真空泵腔的内壁保持亲密接触,而转子的旋转带动旋片沿泵腔内壁滑动, 使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而进一步地获得真空。当吸入压力较高 时,气体在高级腔内被压缩,压力剧增,则被压缩的气体的一部分直接从辅助排气阀排出,另一部分气体经压缩后通过中壁内的通道进入低级腔,再次压缩后从低级 排气阀排出,此时高低级腔同时排气;当吸入压强较低时,气体由吸气口进入高级腔内,而气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间 通道进入低级工作腔,再次压缩后从低级排气阀排出。


应用范围:广泛应用于需要大抽速和高真空的各种真空系统中。如:真空冶炼,电力电容器,变压器,真空浸渍处理,真空镀膜设备中的预抽等。

性能及规格
序号 型号 配用泵型号 极限真空
主泵 前级泵 L/S Pa
1 JZJX-70 ZJ-70 2X-8 70 5×10 -2
2 JZJX-150 ZJ-150A或ZJP-150 2X-30A 150 5×10 -2
3 JZJX-300 ZJ-300或ZJP-300 2X-30A或2X-70A 300 5×10 -2
4 JZJX-600 ZJ-600或ZJP-600 2X-70A 600 5×10 -2
5 JZJX-1200 ZJ-1200A或ZJP-1200 二台2×70或H-150 1200 5×10 -2
6 JZJX-1200(Ⅲ)

ZJ-1200AxZJ-300 或ZJP-1200XZJP-300

2X-70A或H-150 1200 5×10 -2

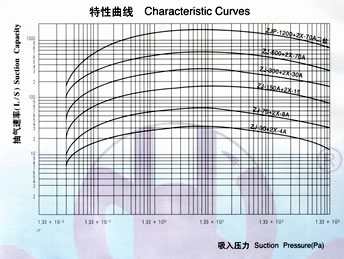

真空泵曲线图
