2XZ型旋片真空泵图片


产品名称:2XZ型旋片真空泵

产品概述:2X旋片真空泵属于同一类型产品,此产品为直联式真空泵,具有结构紧凑,体积小,重量轻,噪音低,振动小等优点。所以,它适用于作扩散泵的前级泵,而且更适用于精密仪器配套和实验室使用。例如:质谱仪器,冰箱流水线,真空冷冻干燥机等。

工作原理真空泵最主要由真空泵体、转子、旋片、端盖和弹簧等组合而成。在2X旋片真空泵的泵腔内安装转子,转子的外圆和真空泵腔内表面相切,转子槽内装有带弹簧的二个旋 片,将定子分成高、低级两个工作腔,旋转时,真空泵靠离心力和弹簧的张力使旋片顶部与真空泵腔的内壁保持亲密接触,而转子的旋转带动旋片沿泵腔内壁滑动, 使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而进一步地获得真空。当吸入压力较高 时,气体在高级腔内被压缩,压力剧增,则被压缩的气体的一部分直接从辅助排气阀排出,另一部分气体经压缩后通过中壁内的通道进入低级腔,再次压缩后从低级 排气阀排出,此时高低级腔同时排气;当吸入压强较低时,气体由吸气口进入高级腔内,而气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间 通道进入低级工作腔,再次压缩后从低级排气阀排出。

应用范围:产品被广泛应用于冶金,电子,化工,机械,石油,医药等行业的真空冶炼,真空镀膜,真空热处理,真空干燥等工艺过程中。

性能及规格 Function & Specifications
型号 Model 2XZ-05 2XZ-1 2XZ-2 2XZ-4
抽气速率(L/S)Exhaust Rate 0.5 1 2 4

极限压力≤(Pa)
Ultimate Pressure

气镇关 Gas Ballast Off

≤6×10 -2

气镇开 Gas Ballast On

≤1.33
转速(rpm)Rotational Speed 1440
电机功率(KW)Motor Power 0.18 0.25 0.37 0.55
进气口直径(mm)Inlet Diameter φ15 φ15 φ25 φ25
温升(℃)Temperature Rlse ≤40
用油量(L)Injection Amount of Lil 0.42 0.4 0.5 0.55
重量(kg)Weight 14 15 20 23
噪音dB(A)Noise ≤65 ≤66 ≤67 ≤70

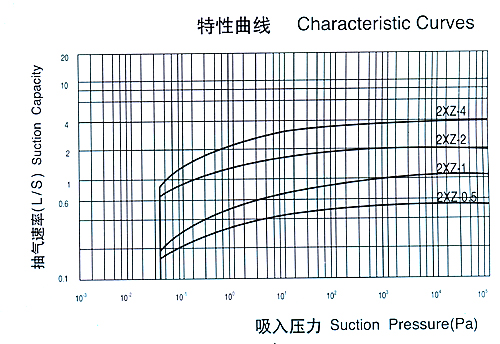

真空泵产品曲线图
