2X型旋片式真空泵图片


产品名称:2X型旋片真空泵

产品概述:是指在转由旋片的转子在泵腔里作回转式的运动,从而使得由旋片分割的泵腔内容积产生周期性变化,进一步实现用来抽除密闭容器的气体的基本真空泵设备之一。它可以单独使用,也可作为增压泵、扩散泵、分子泵的前级泵使用。

工作原理真空泵最主要由泵体、转子、旋片、端盖和弹簧等组合而成。在2X旋片真空泵的泵腔内安装转子,转子的外圆和真空泵腔内表面相切,转子槽内装有带弹簧的二个旋片,将定子分成高、低级两个工作腔,旋转时,真空泵靠离心力和弹簧的张力使旋片顶部与真空泵腔的内壁保持亲密接触,而转子的旋转带动旋片沿泵腔内壁滑动, 使得高级工作腔容积周期性扩大而吸气,低级工作腔容积周期性缩小而压缩气体,借助气体和油的压力推开排气阀排气,从而进一步地获得真空。当吸入压力较高 时,气体在高级腔内被压缩,压力剧增,则被压缩的气体的一部分直接从辅助排气阀排出,另一部分气体经压缩后通过中壁内的通道进入低级腔,再次压缩后从低级 排气阀排出,此时高低级腔同时排气;当吸入压强较低时,气体由吸气口进入高级腔内,而气体在高级腔内压缩所产生的压力不足以推开辅助排气阀而直接通过级间 通道进入低级工作腔,再次压缩后从低级排气阀排出。


应用范围:产品广泛应用于冶金,电子,化工,机械,石油,医药等行业的真空冶炼,真空镀膜,真空热处理,真空干燥等工艺过程中。

性能及规格

型号 Model 性能 Functions

2X-2 2X-4A 2X-8A 2X-8 2X-15 2X-30A 2X-70A

抽气速率(L/S) Exhaust Rate

2 4 8 8 15 30 70

极限压力(≤Pa) Ultimate Pressure

≤6×10 -2

电机功经(KW) Motor Power

0.37 0.55 1.1 1.1 2.2 3 5.5

温升(℃) Temperature Rlse

≤40℃

噪音 LW dB (A) Noise

70 72 75 75 80 82 86

进气口径(mm) lnlet Diameter

25 25 25 40 40 65 80

泵转速(rpm) Rotational Speed

450 450 550 320 320 450 420

用油量(L) lnjection Amount of Oil

0.7 0.7 0.9 2 2.8 2 4.2

外形尺寸(cm) Size

56×30×41 56×34×42 58×43×42 79×43×54 79×53×54 78×50×56 91×65×70

重量(kg) Weight

53 54 70 135 196 240 428

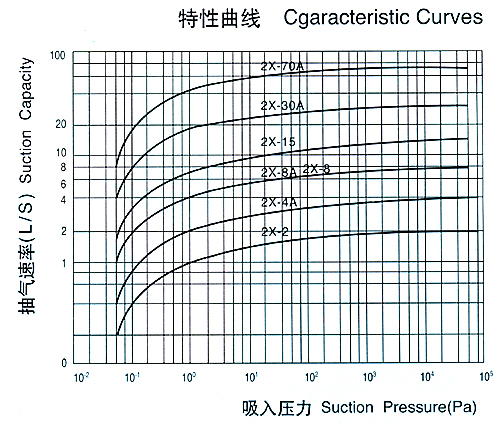

特性曲线图
